Пергола в архитектурной концепции может выглядеть как относительно самостоятельный объект: опоры, балки, кровельная система, остекление, освещение. Но на стадии технического проектирования она быстро оказывается связана сразу с несколькими разделами здания.

Нужно определить, куда передаются нагрузки, где находятся точки крепления, как конструкция примыкает к фасаду, не пересекаются ли опоры с инженерными трассами, куда отводится вода и где предусматриваются подключения приводов и освещения. Если эти вопросы начинают решать уже после изготовления конструкции, даже небольшое расхождение между разделами может привести к переделке узлов или изменению решений непосредственно на площадке.

BIM-модель перголы позволяет включить конструкцию в общий цифровой проект значительно раньше. Архитектор видит ее в контексте здания, конструктор может проверить положение относительно несущих элементов, инженеры — сопоставить с коммуникациями, а производитель получает более точные исходные данные для дальнейшей разработки.

При этом BIM не следует воспринимать как красивую трехмерную картинку. Его ценность заключается прежде всего в координации данных и геометрии. Цифровая модель должна помогать принимать технические решения до того, как металл поступит в производство.

Что представляет собой BIM-модель перголы

Обычная 3D-модель перголы прежде всего показывает форму изделия. По ней можно оценить пропорции, внешний вид, положение ламелей, цвет профилей или общий характер конструкции.

BIM решает более широкую задачу.

В модель включают не только геометрию, но и данные, необходимые для ее использования в проекте здания. В зависимости от стадии это могут быть:

основные габариты;
высотные отметки;
положение опор;
сечения несущих элементов;
границы модулей;
зоны крепления;
технологические зазоры;
расположение подвижных элементов;
принцип примыкания;
точки инженерных подключений;
параметры конкретного типа конструкции.

Поэтому цифровая модель перголы отвечает не только на вопрос, как она выглядит. Она показывает, какое место конструкция занимает в здании и какие условия должны быть обеспечены вокруг нее.

В этом заключается практический смысл информационного моделирования.

Если архитектор получает только красивый трехмерный объект, который невозможно нормально сопоставить с конструктивом и инженерными моделями, его ценность для BIM-проекта ограничена. Если же модель содержит корректные размеры, координаты и необходимые технические параметры, она становится полноценным элементом проектной координации.

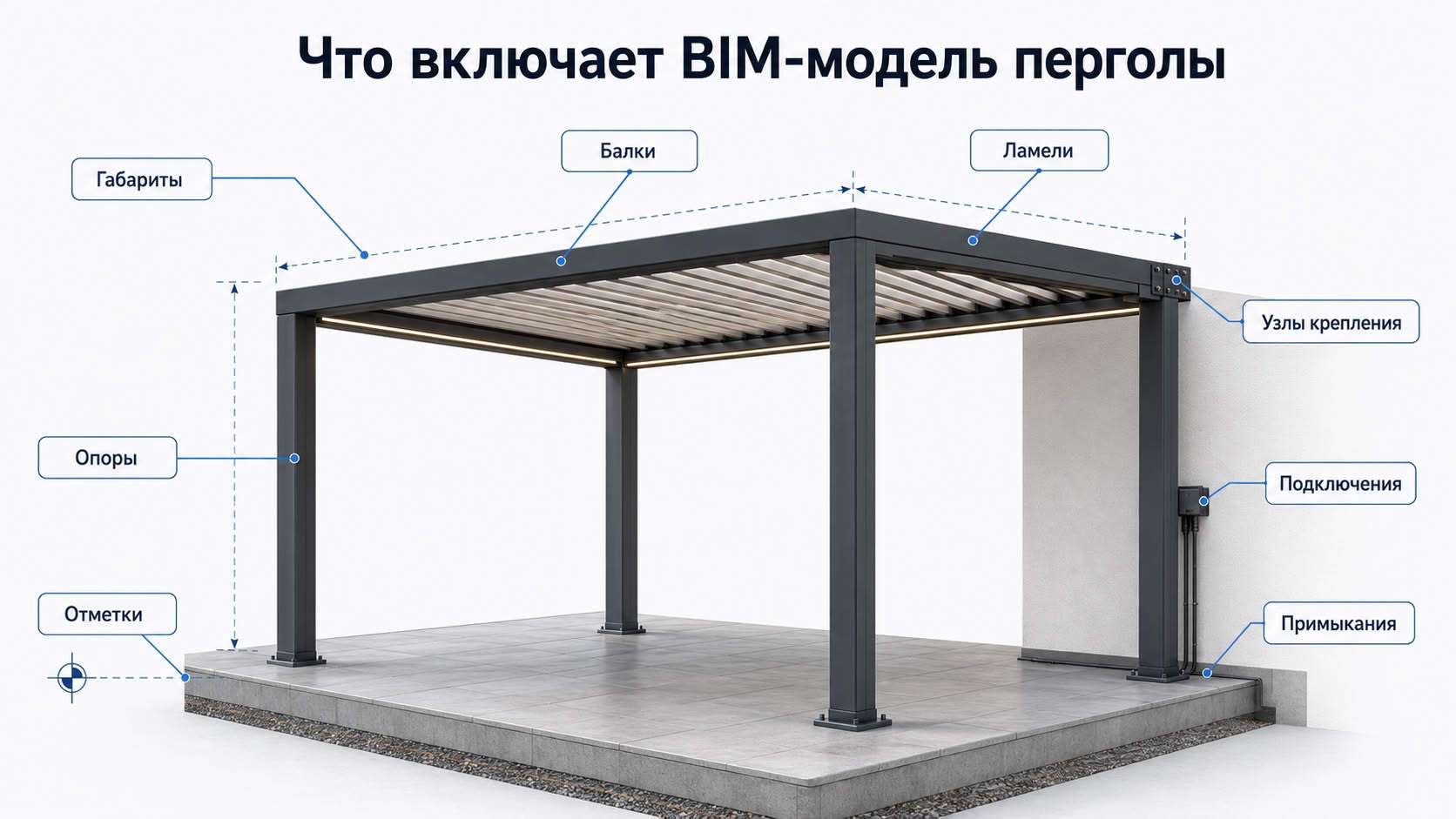

Какие данные действительно нужны в модели

Одна из распространенных ошибок при проектировании в BIM — стремление сразу смоделировать конструкцию с почти производственной детализацией.

Для архитектурного проекта это далеко не всегда полезно.

Представим модель, в которой показаны все винты, шайбы, внутренние крепления, мелкие отверстия и элементы приводов. Технически она может быть очень точной, но файл становится тяжелым, а проектировщику все равно нужны совсем другие данные: реальные габариты, расположение опор, пространство для работы системы и точки сопряжения со зданием.

Поэтому содержание модели следует подбирать под задачу.

Основная геометрия

На ранних и средних стадиях особенно важны:

длина и ширина перголы;
общая высота;
размеры модулей;
положение стоек;
габариты балок;
отметка кровли;
расстояния до фасада и других конструкций.

Эти параметры позволяют проверить, помещается ли система в запроектированное пространство и соответствует ли она архитектурной концепции.

Зоны крепления

Визуального положения опоры недостаточно.

Для технической координации необходимо понимать, где фактически располагается ее основание и к какой части строительной конструкции предполагается крепление.

Особенно критично это для эксплуатируемых кровель, террас на стилобатах и участков со сложным составом пола. Архитектурная поверхность может выглядеть сплошной, хотя под отделкой находятся уклонообразующий слой, утеплитель, гидроизоляция и только затем несущая плита.

Поэтому цифровая модель должна позволять соотнести место установки перголы с реальной конструктивной схемой.

Рабочие зоны подвижных систем

Биоклиматическая пергола не является полностью статичным объектом.

Ламели поворачиваются, солнцезащитные экраны перемещаются, остекление открывается, а отдельным механизмам требуется техническое пространство.

Если в BIM показать только закрытое положение элементов, можно получить геометрически красивую, но технически неверную компоновку.

Например, рядом с балкой может появиться фасадный выступ или декоративный элемент, который не мешает конструкции в статическом положении, но ограничивает движение системы.

Такие пространства лучше учитывать заранее.

Revit-пергола в составе общего проекта

Если проект здания ведется в Revit, модель перголы необходимо не просто передать архитектору, а корректно встроить в его рабочую среду.

Здесь особенно важны три вещи:

координаты, отметки и структура модели.

Если каждый новый файл приходится вручную переносить к зданию, риск ошибки растет с каждой редакцией. После изменения архитектуры или геометрии перголы можно случайно сместить объект, установить его на неправильную отметку или использовать устаревшую версию.

Поэтому Revit-пергола должна ориентироваться на согласованные проектные координаты.

Это особенно важно для крупных объектов, где предусмотрено несколько конструкций. Например, в гостиничном комплексе одна пергола может располагаться возле ресторана, другая — у бассейна, третья — на эксплуатируемой кровле.

Если все они входят в общий BIM-проект, единая система координат упрощает обновление и проверку моделей.

При этом не обязательно превращать каждую перголу в огромную библиотеку параметрических семейств. Формат и структура должны соответствовать требованиям конкретного BIM-проекта.

Для одного объекта достаточно связанной модели. Для другого потребуется набор отдельных элементов с параметрами. Эти требования желательно определить до начала моделирования, а не после передачи файла архитектору.

ArchiCAD-пергола и обмен между разными платформами

Проектные команды далеко не всегда используют одну программу.

Архитектурное бюро может работать в ArchiCAD, производитель — в другой BIM-среде, а конструктивная модель разрабатываться в специализированном программном комплексе.

Поэтому важна не только внутренняя модель, но и возможность корректного обмена.

Для этого часто используют IFC.

Такой подход позволяет включать ArchiCAD-перголу или модель из другой системы в междисциплинарный проект без обязательного перехода всех участников на одинаковое программное обеспечение.

Но здесь есть важный нюанс: корректный экспорт в IFC нельзя оценивать только по тому, открылся файл или нет.

После передачи желательно проверить:

положение конструкции;
единицы измерения;
высотные отметки;
структуру элементов;
классификацию;
параметры;
геометрию опор и балок;
отсутствие случайных смещений.

Если после экспорта модель находится в правильном месте, но часть элементов превращается в неопределенные объекты без нужных данных, ее информационная ценность уменьшается.

Именно поэтому интеграция BIM предполагает контроль результата обмена, а не только сохранение файла в нужном формате.

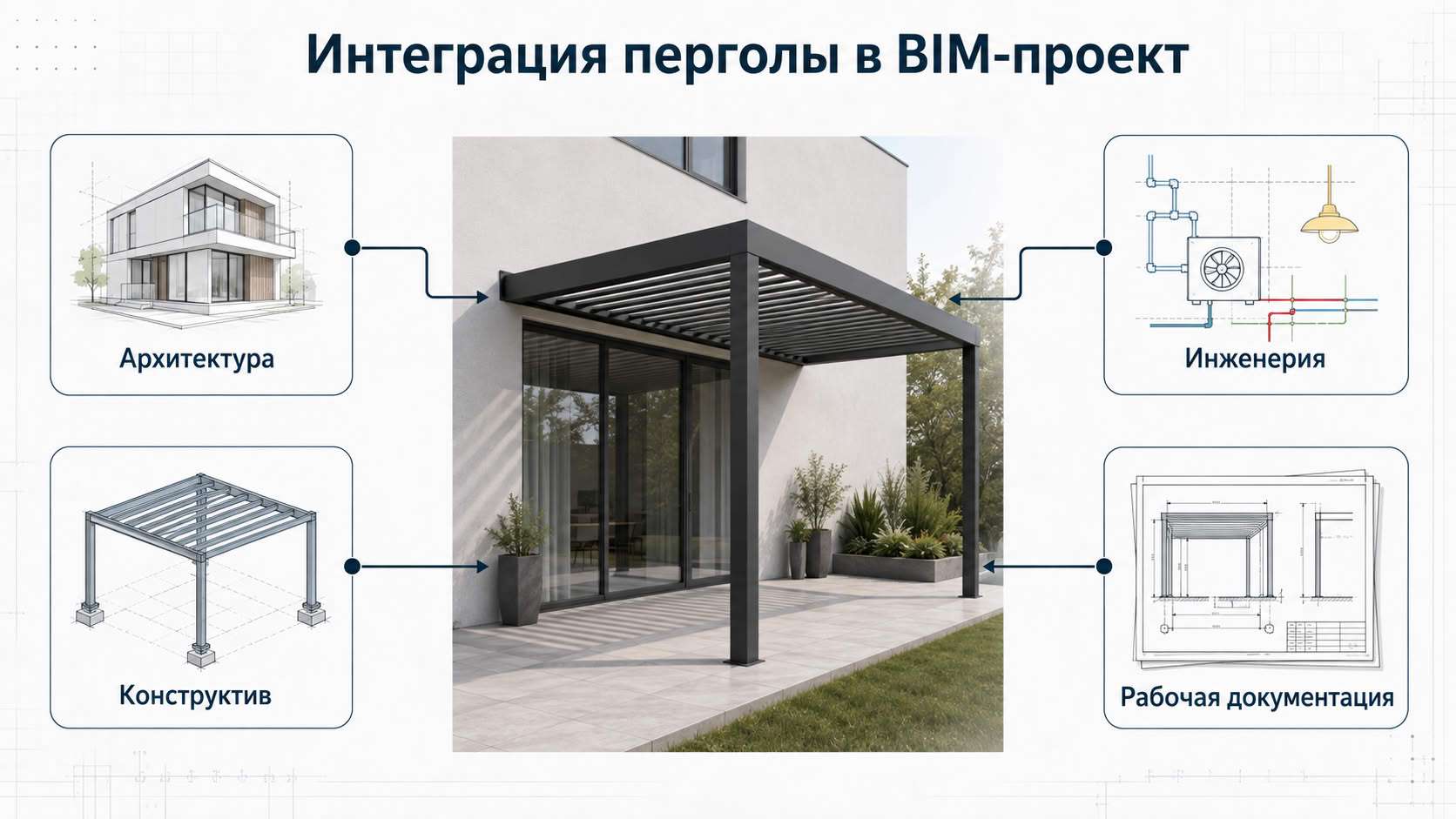

Пергола в архитектурной модели здания

После размещения перголы в общей модели можно проверить ее взаимодействие с архитектурой.

Наиболее важными становятся:

дверные и оконные проемы;
фасадные витражи;
архитектурные выступы;
парапеты;
лестницы;
отметки террасы;
линии проходов;
расположение наружного оборудования;
будущие элементы благоустройства.

Допустим, над выходом из ресторана предусмотрена пергола. На плане расстояний достаточно, а фасад выглядит свободным.

После объединения моделей выясняется, что балка оказывается почти на уровне верхней части дверного портала. Формально пересечения нет, но узел примыкания становится неудобным, а визуальная пропорция фасада меняется.

На этой стадии изменить положение перголы относительно просто.

После изготовления металлических элементов та же корректировка может потребовать переработки части конструкции.

В этом и заключается практическая ценность BIM для архитектора: специализированное изделие проверяется не отдельно, а непосредственно в архитектурном пространстве, для которого его проектируют.

Координация с конструктивной моделью

Архитектура определяет положение перголы, но возможность ее установки во многом зависит от конструктивной схемы.

Особое внимание уделяют опорам.

Недостаточно просто поставить стойку туда, где она удобно выглядит на плане террасы. Нужно понимать, что находится под ней.

На разных объектах это может быть:

железобетонная плита;
балка;
монолитный участок;
металлическая конструкция;
фундамент;
подготовленная закладная деталь.

Если точка опоры попадает на участок, где надежное крепление невозможно либо требует дополнительного усиления, об этом желательно узнать до выпуска рабочей документации.

Для эксплуатируемых кровель задача усложняется.

В BIM можно одновременно видеть архитектурный уровень чистого покрытия и конструктивный уровень основания. Благодаря этому легче оценить реальную глубину узла и определить, какое решение потребуется между стойкой и несущей частью здания.

Здесь пергола в проекте здания перестает быть исключительно архитектурным элементом и становится частью общей конструктивной схемы.

Инженерные системы и точки подключения

Современные перголы все чаще оборудуются автоматикой.

Электроприводы управляют ламелями и солнцезащитными элементами, в балки интегрируют освещение, дополнительно могут предусматриваться датчики и другие устройства.

Следовательно, проектировщикам необходимо понимать, где заканчивается инженерия здания и начинается оборудование перголы.

В BIM не обязательно моделировать внутренний маршрут каждого кабеля внутри профиля. Намного важнее обозначить точки, в которых общестроительный проект должен обеспечить необходимые подключения.

Например:

вывод электропитания;
место подключения освещения;
зона размещения блока управления;
пространство для кабельного ввода;
технический доступ к оборудованию.

Одновременно проверяется расположение инженерных сетей самого здания.

Особенно это актуально на эксплуатируемых кровлях и больших коммерческих террасах, где под покрытием могут проходить электрические линии, ливневая канализация, вентиляционные трассы и другие коммуникации.

Если предполагаемая точка анкеровки попадает непосредственно на такую трассу, BIM позволяет обнаружить проблему еще на стадии координации.

Водоотведение как часть общей схемы

Пергола защищает пространство от осадков, а значит, вода должна не просто исчезнуть с поверхности кровли, а попасть в предусмотренную систему отвода.

Поэтому водоотведение нельзя рассматривать отдельно от проектирования конструкции.

В BIM имеет смысл проверить:

направление отвода воды;
расположение водосборных элементов;
выход воды из конструкции;
существующие кровельные воронки;
ливневые трассы;
высотные отметки;
возможные пересечения с опорами.

Особое внимание требуется при установке конструкции на кровле здания.

Внешне свободный участок террасы может совпадать с зоной расположения скрытой водосточной системы. Если это выяснится только при подготовке креплений, придется менять либо положение перголы, либо решение по водоотведению.

Цифровая координация позволяет рассматривать оба элемента одновременно.

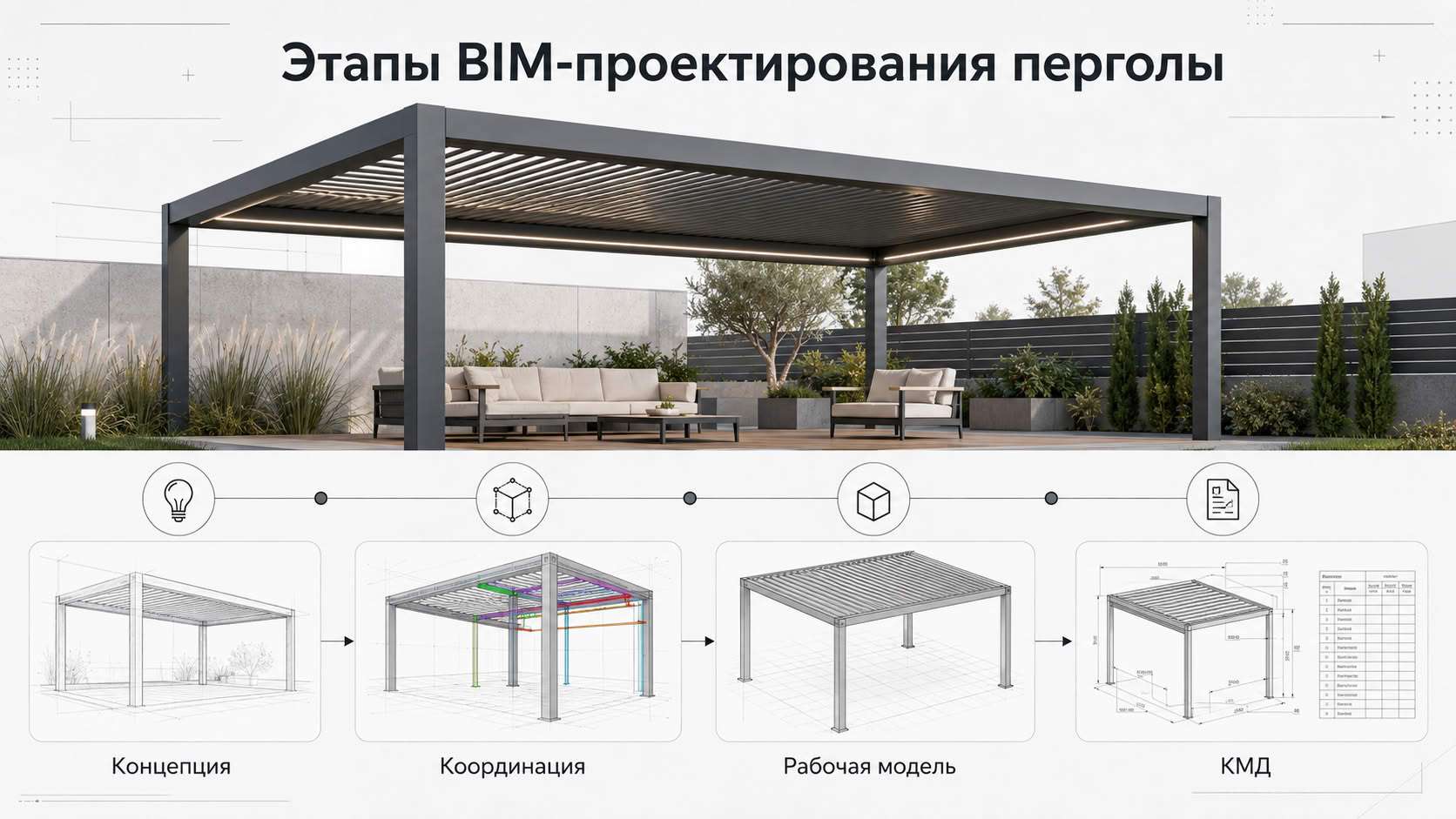

Как меняется уровень детализации модели

Техническая документация BIM не должна иметь одинаковую глубину на всех этапах.

Модель развивается вместе с проектом.

Концептуальная стадия

Здесь достаточно определить:

расположение;
общие габариты;
высоту;
количество модулей;
внешний контур.

Основной вопрос звучит просто: подходит ли такая пергола архитектуре объекта?

Стадия проектной координации

После утверждения концепции требуется более точная геометрия.

Появляются реальные сечения опор и балок, необходимые технологические зоны, точные отметки, принцип примыкания и точки подключения.

На этой стадии уже можно проводить полноценную координацию со смежными разделами.

Рабочая стадия

Далее уточняются:

основания;
крепления;
основные узлы;
технические отверстия;
интерфейсы с конструкциями здания;
требования к подготовке площадки.

Модель становится основой для выпуска рабочей документации.

Производственная стадия

На последнем этапе появляется информация, необходимая непосредственно для изготовления.

Именно здесь уровень детализации может существенно увеличиваться.

Такой поэтапный подход позволяет не перегружать архитектурную BIM-модель ненужной геометрией и одновременно сохранить точность там, где она действительно необходима.

BIM-модель и КМД перголы

КМД перголы и BIM-модель связаны между собой, но решают разные задачи.

BIM прежде всего отвечает за положение конструкции в проекте, ее взаимодействие со зданием и согласование основных технических решений.

КМД требуется для изготовления металлических элементов.

В составе производственной документации уже необходимо значительно глубже прорабатывать:

реальные профили;
соединения;
отверстия;
крепеж;
закладные элементы;
стыковочные узлы;
производственные размеры;
последовательность сборки.

Если основные координаты и размеры были предварительно согласованы в BIM, переход к КМД происходит на значительно более надежной основе.

Производитель работает не с условным архитектурным эскизом, а с геометрией, которая уже проверена относительно здания.

Это особенно важно для нестандартных проектов, где даже небольшое изменение расстояния между опорами может повлиять на несколько смежных узлов.

Рабочая документация и BIM

Рабочая документация остается необходимой независимо от уровня цифровизации проекта.

BIM ее не заменяет.

Модель позволяет связать данные, проверить пространство и выявить потенциальные несогласованности. Чертежи при этом фиксируют конкретные решения, необходимые для реализации.

Хорошая схема работы выглядит последовательно:

архитектурная концепция → BIM-модель перголы → междисциплинарная координация → уточнение узлов → рабочая документация → производственная деталировка.

Проблемы чаще возникают тогда, когда эти этапы меняют местами.

Например, если сначала подготовить почти готовую производственную модель, а затем выяснить, что архитектор изменил уровень террасы на 120 мм, часть уже выполненной работы придется переделывать.

Поэтому сначала желательно стабилизировать ключевые исходные данные проекта, а уже после этого увеличивать уровень детализации.

Что передавать архитектурному бюро

Для удобной работы архитекторов одного файла может быть недостаточно.

Комплект лучше формировать исходя из того, что смежному проектировщику необходимо понять не только форму перголы, но и требования к ее размещению.

Обычно полезно передать:

BIM-модель;
IFC-файл, если он предусмотрен требованиями проекта;
основные габаритные схемы;
координаты и высотные отметки;
расположение опор;
зоны крепления;
требования к основанию;
точки инженерных подключений;
технологические пространства;
принцип водоотведения;
перечень значимых ограничений.

Если предусмотрены дополнительные системы — например, остекление или вертикальная солнцезащита, — их также желательно учитывать в цифровой модели хотя бы на уровне габаритных зон.

Иначе архитектор может запроектировать рядом с перголой элементы, которые не мешают основной конструкции, но делают невозможным дальнейшее расширение системы.

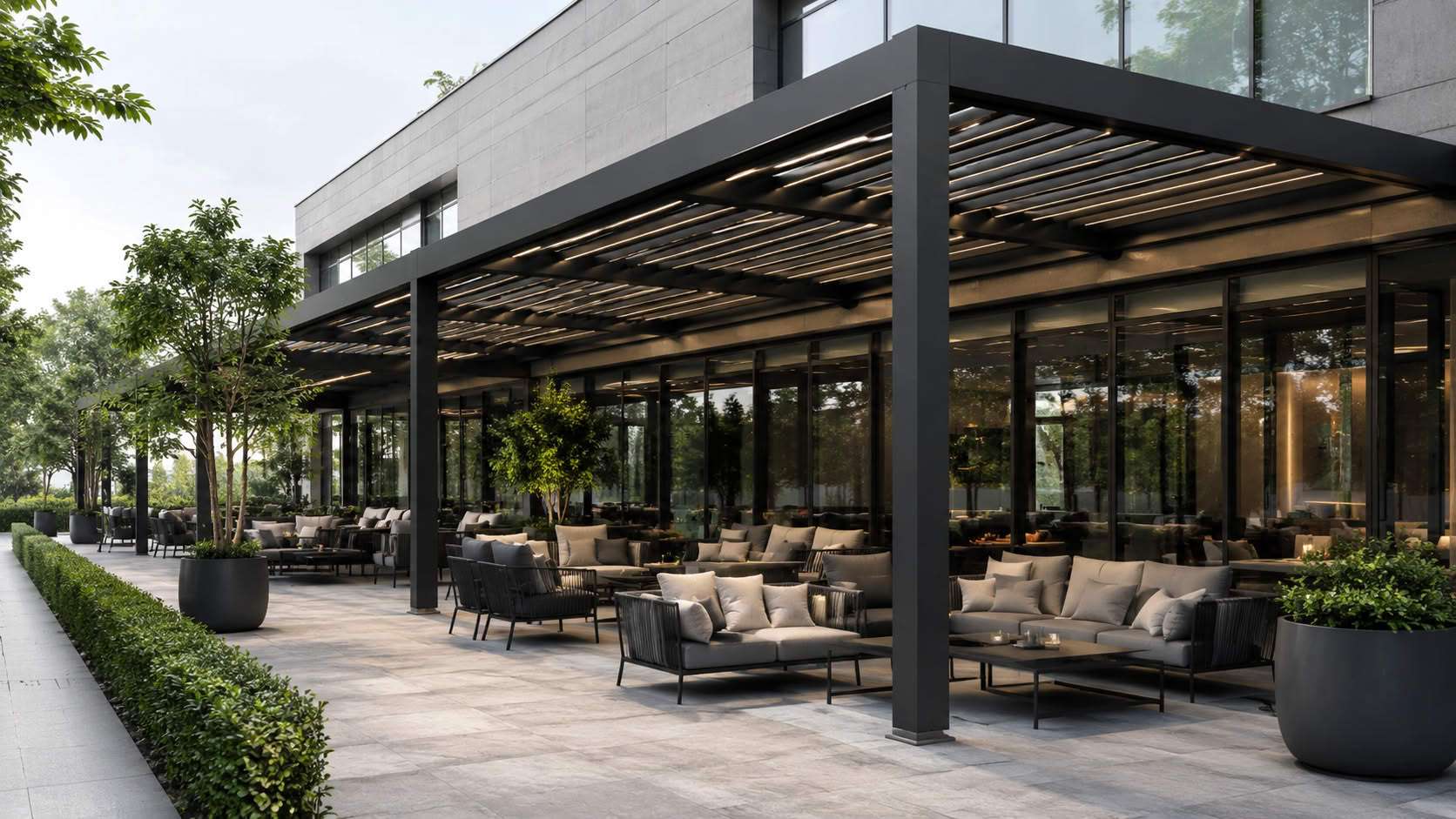

BIM-пергола для крупных коммерческих объектов

Чем сложнее объект, тем заметнее преимущества информационного моделирования.

Для отдельной небольшой конструкции на простой площадке традиционного комплекта чертежей иногда вполне достаточно.

На крупной террасе ресторана, гостинице, бизнес-центре или эксплуатируемой кровле ситуация другая.

Здесь одновременно работают архитекторы, конструкторы, инженеры, фасадчики, специалисты по освещению, благоустройству и другим системам.

Каждый дополнительный раздел увеличивает количество потенциальных точек пересечения.

Пергола для архитекторов в BIM-формате позволяет включить специализированную конструкцию в этот процесс наравне с другими элементами проекта.

Особенно полезно это в проектах, где производство перголы необходимо начинать задолго до завершения отделочных работ. Чем раньше зафиксированы координаты, отметки и интерфейсы, тем меньше зависимость от решений, принимаемых непосредственно на строительной площадке.

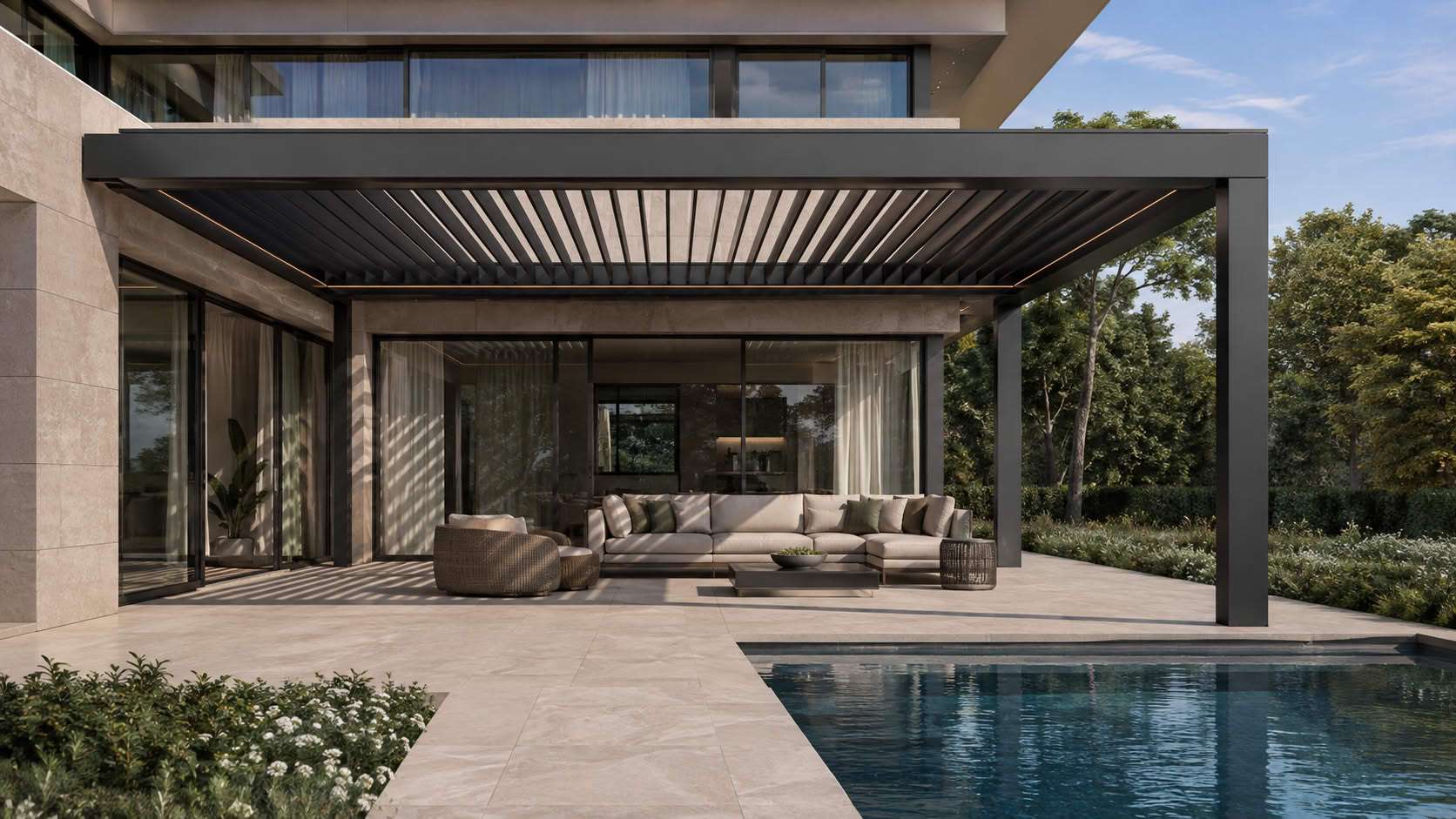

Использование BIM для сетевых проектов

Еще один сценарий — повторяющиеся объекты.

Например, сеть ресторанов планирует использовать перголы на террасах нескольких заведений.

Полностью копировать одну конструкцию обычно невозможно: отличаются габариты площадок, фасады, основания, инженерные условия и климатические требования.

Но можно стандартизировать базовую систему.

В BIM-модели заранее задаются:

логика модулей;
типовые сечения;
базовые размеры;
принцип расположения опор;
технические зоны;
правила подключения;
структура параметров.

На новом объекте архитектор получает не абстрактную модель, а готовую цифровую основу, которую можно адаптировать под конкретную площадку.

Такой подход ускоряет не только моделирование. Он помогает сохранять единую архитектурную логику на разных объектах, при этом не игнорируя их технические различия.

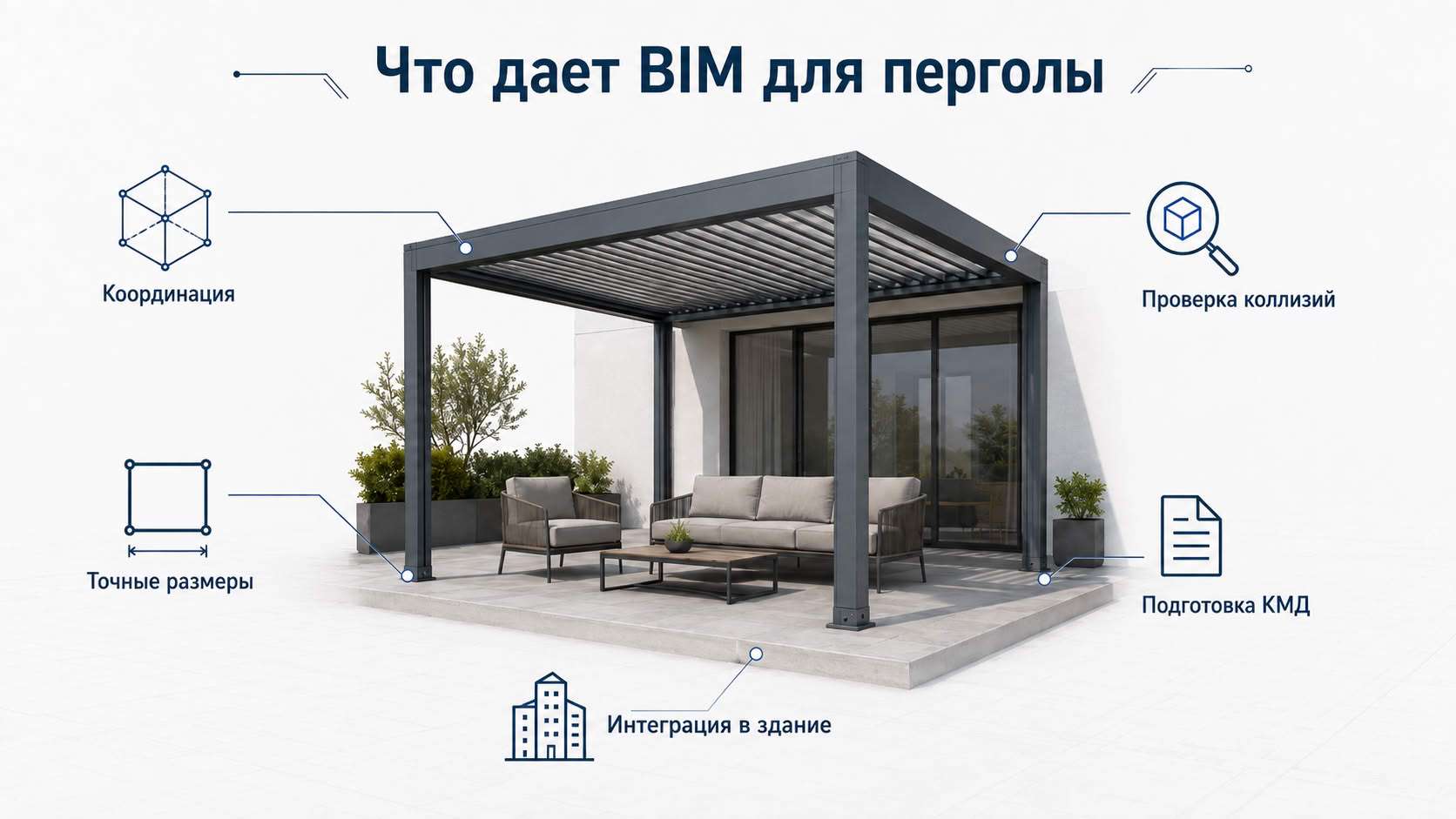

Как BIM помогает перейти от проекта к производству

Между архитектурной концепцией и реальной перголой находится довольно длинная цепочка.

Сначала определяется идея пространства. Затем уточняется геометрия. После этого необходимо проверить несущую схему, крепления, инженерные подключения и технологические ограничения. Только затем конструкцию можно переводить в производство.

BIM помогает удерживать эти этапы в одной цифровой логике.

Архитектор видит перголу в контексте здания.

Конструктор понимает, где находятся точки передачи усилий.

Инженеры получают данные о необходимых подключениях.

Производитель видит согласованные ограничения проекта и может разрабатывать техническое решение на их основе.

Так цифровая модель становится связующим звеном между проектированием и изготовлением, а не отдельным файлом, который создается только ради формального соответствия BIM-требованиям.

Какие исходные данные нужны производителю перголы

Чем раньше производитель подключается к работе, тем точнее можно увязать перголу с архитектурой и инженерными решениями здания. Для проработки обычно необходимы BIM- или архитектурная модель объекта, основные высотные отметки, сведения об основании и предполагаемых точках установки, а также требования к остеклению, освещению и автоматике.

На основе этих данных уточняются габариты и положение конструкции, зоны крепления, точки подключения и другие технические параметры, которые необходимо учесть до подготовки рабочей документации.

В проектах CORPSUN цифровая модель помогает связать архитектурную концепцию с инженерной проработкой и последующим производством. Если пергола изначально включена в BIM-модель здания, координаты, формат передачи данных, требуемую детализацию и условия взаимодействия со смежными разделами целесообразно согласовать заранее.
